エネファームのしくみ

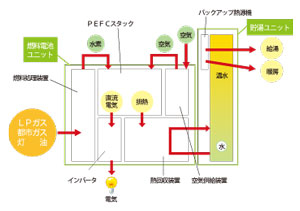

　右下の図はエネファームの仕組みです。原料のうち、酸素は空気を使いますが、水素は空気中にはありません。なので、都市ガスやＬＰガスといった燃料を燃料処理装置(改質器)に通して水素を取り出しています。酸素と水素が揃った所で、両方をＰＥＦＣスタック（固形高分子形燃料電池）に入れると、そこで電気と熱が取り出せます。発電する電気は直流ですのでインバーターを通し交流に変換して使用します。燃料処理装置とスタックから発する熱を使ってお湯をつくり、タンクに貯めます。お湯はお風呂などの給湯の他、暖房用の熱源としても使用されます。この仕組みにより、エネルギー利用率は70～80％に達します。発電所からの電気が35～40％なのと比べるとその差は歴然ですね。CO2については油炊きボイラーと比べると年間のCO2削減量は約1.2ｔ。約2,200㎡の森林が一年間に吸収するCO2量に相当します。 エネファームに使われている燃料電池はＰＥＦＣ「固形高分子形燃料電池」です。ＰＥＦＣは運転温度が低く（80～90度）、運転停止後の再始動が早い特徴があります。常に運転している燃料電池発電所と違い、エネファームはお湯を作りながら発電する為、お湯のタンクが満タンになると停止します。一日の内で運転したり停止したりを繰り返しますので、再始動が早いＰＥＦＣはエネファームに向いていると言えますね。万が一、タンクのお湯が足りなくなった時はバックアップの熱源機（ガス給湯器）が足りない分を即時補いますので、お湯切れで困ることはありません。 また、エネファームで作られる電気は最大750Ｗ、年間で自宅の電気量の1/3から1/2を賄えます。（お湯の消費量等によって運転時間が変わります）エネファームは節電を目的の一つとして開発された製品の為、作った電気は全て家庭で消費する事になります（エネファーム単独で売電はできません）。 現在家庭用燃料電池の主流はＰＥＦＣですが、更に発電効率の良いＳＯＦＣ（固体酸化物形燃料電池）の開発・実証試験も進んでいます。
